Geología

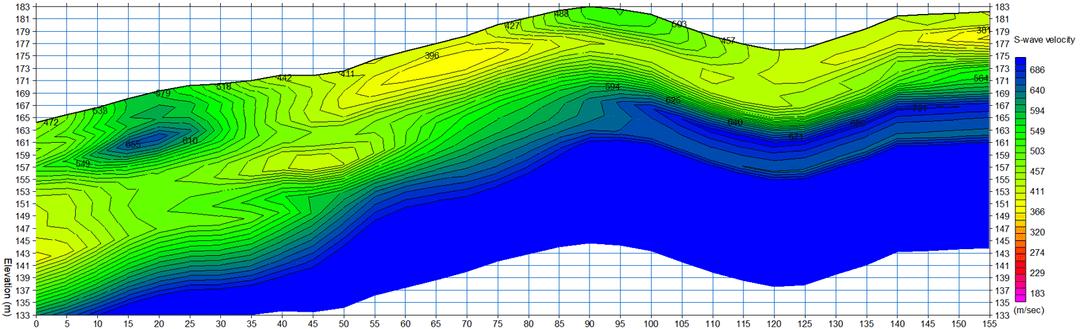

Son ensayos de refracción sísmica que permiten determinar la estratigrafía del suelo de forma indirecta, basándose en el cambio de propiedades de los materiales que lo conforman. Se obtienen generando ondas sísmicas a través de una fuente como lo puede ser el golpe de un mazo de 20 lb o las vibraciones que causa un camión. Este golpeteo genera ondas primarias y secundarias que son detectadas por sensores llamados "geófonos", los cuales están distribuidos en un arreglo específico para cada trabajo. Con esta información generamos tomografías en 2D que muestran las velocidades de ondas sísmicas "S" con la que podemos determinar la estratigrafía de la zona de interés, siguiendo la clasificación de clases de suelos del IBC (International Building Code) 2012, además podemos determinar características físicas de los suelos como el ángulo de fricción interna, peso volumétrico húmedo, cohesión, estudios de análisis de talúd y ripabilidad o escarificabilidad.

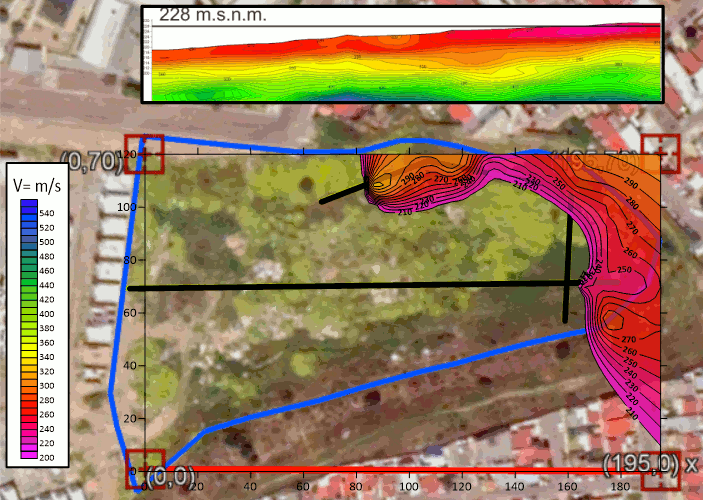

Consiste en una interpolación espacial de datos, esta se basa en el cálculo de los valores desconocidos de un variable espacial a partir de otros valores conocidos, el resultado se conoce habitualmente con el nombre de superficie estadística, es decir, una superficie continua con valores interpolados a partir de otros conocidos (Muelas L., 2019). Los planos obtenidos a través de la interpolación ayudan a visualizar de manera práctica, cuáles son las zonas del predio donde se encuentran los suelos con las velocidades más bajas, que se pueden interpretar como materiales litológicos de baja calidad.

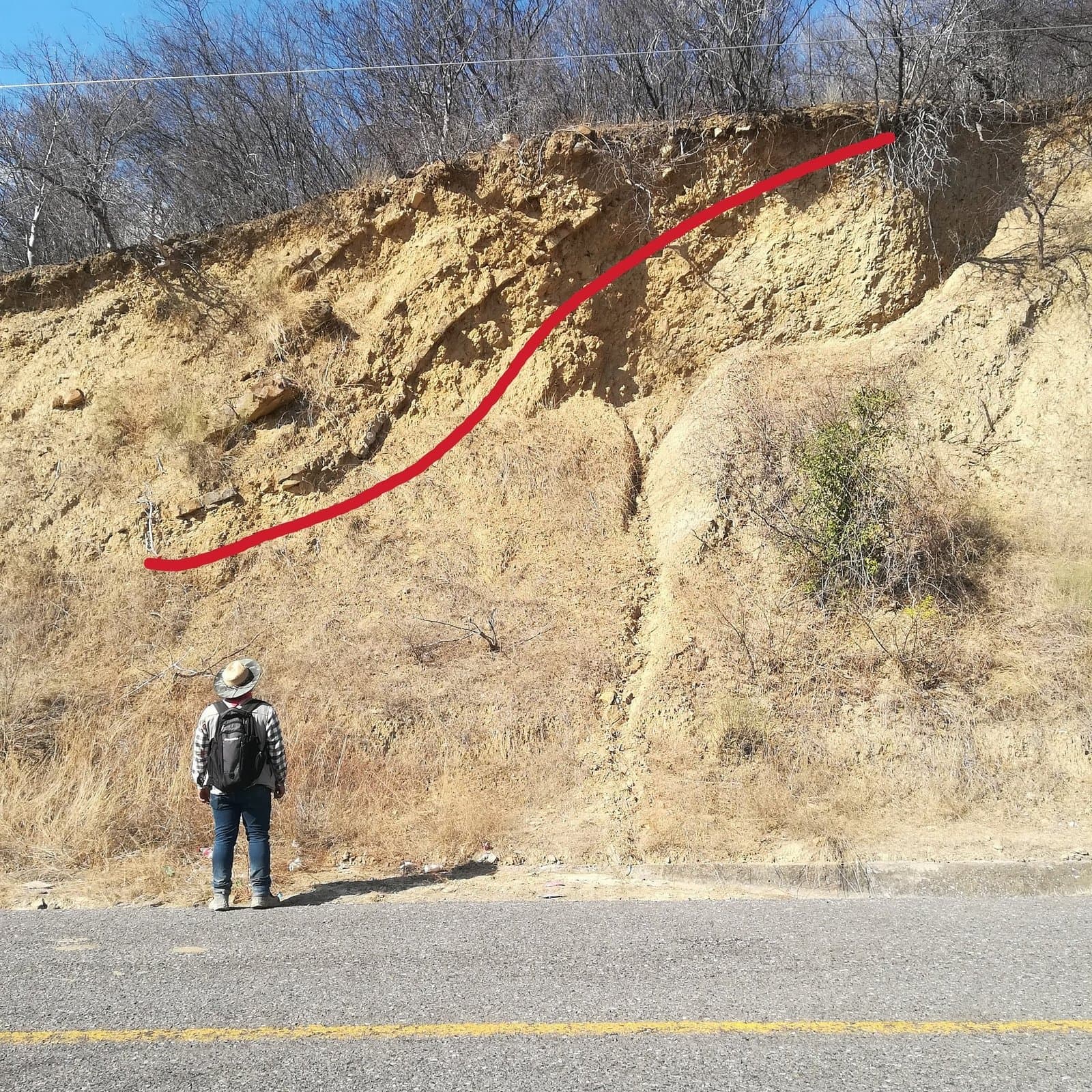

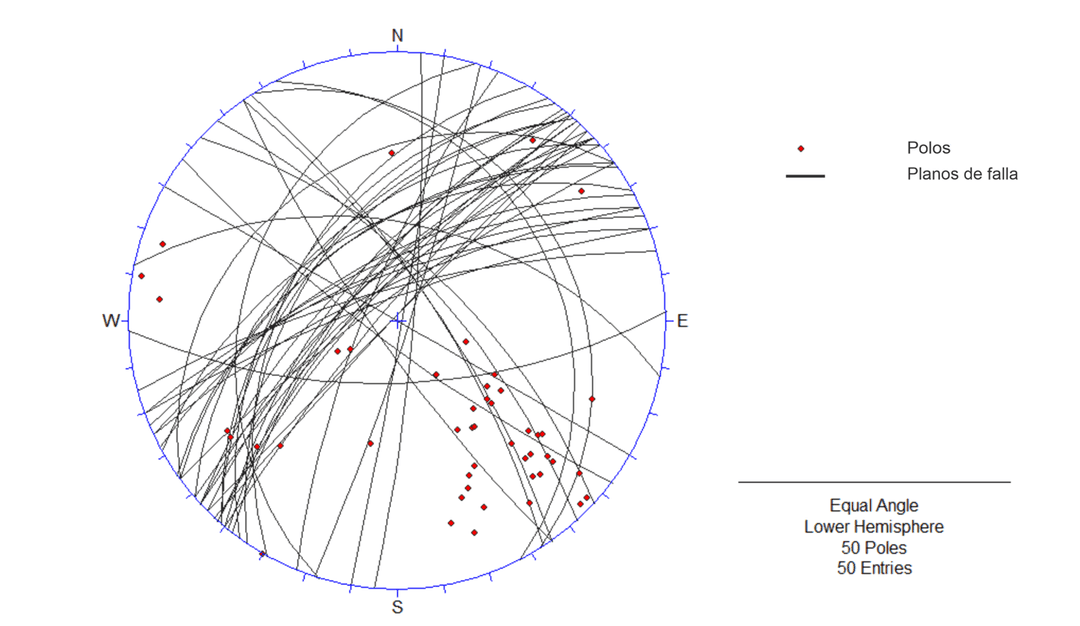

La geología estructural es la disciplina científica que se encarga del estudio de la deformación de la corteza terrestre que queda registrada en las rocas y que nos ayudan a entender su historia. Uno de los principales objetivos de la geología estructural es la detección de fallas geológicas. El problema principal de la representación de las estructuras geológicas es que éstas cubren las tres dimensiones y el gráfico en donde se representan sólo cubre dos, es por ello que se usan las proyecciones estereográficas que sirven para reducir un objeto tridimensional a un gráfico de dos dimensiones. La representación estereográfica más usada es la red de Schmidt o red equiareal, que es una proyección prediseñada para todos los planos y líneas con rumbo Norte-Sur o diferente.

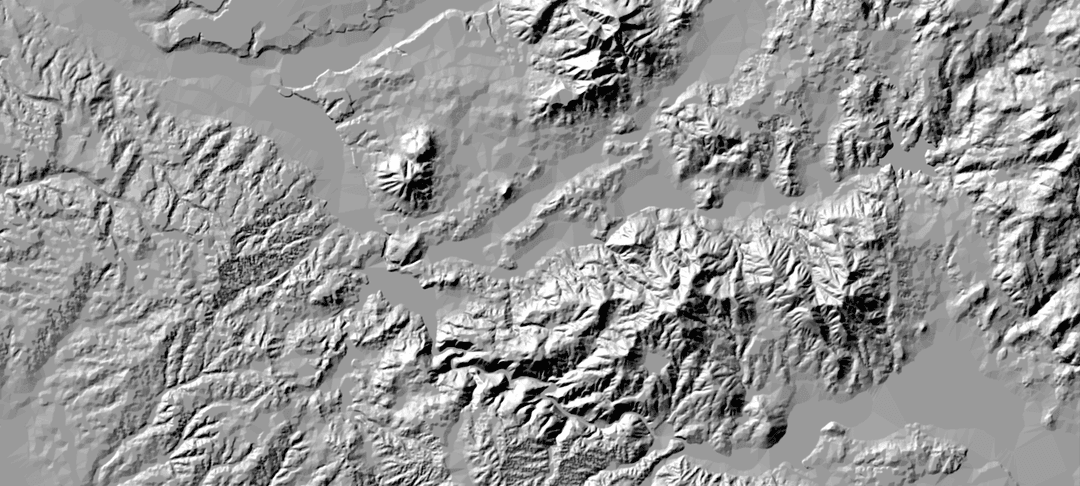

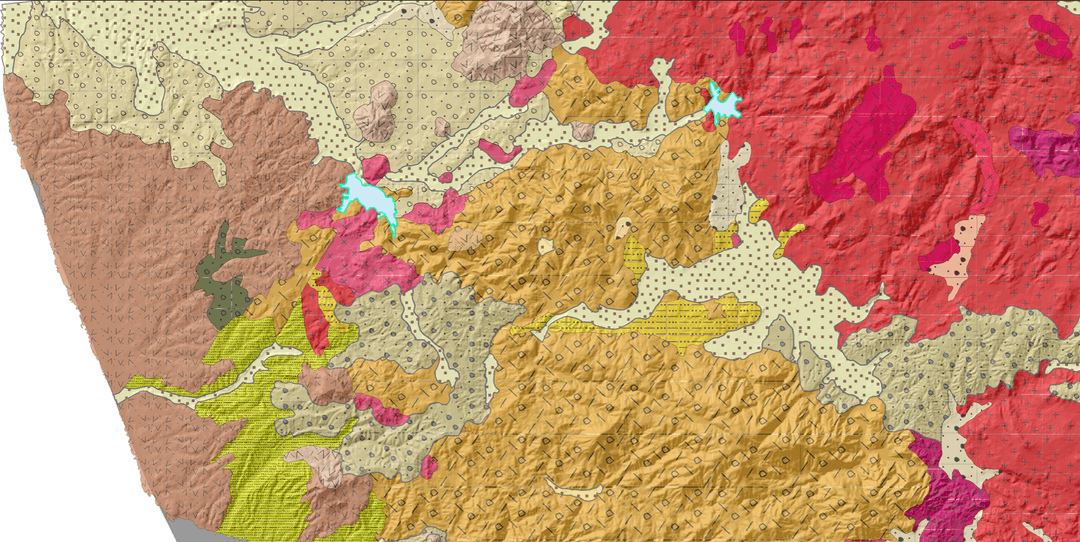

Un mapa geológico representa sobre una base topográfica los principales rasgos geológicos de una región. A partir de estos planos es posible reconstruir parcialmente la geometría de las capas litológicas. El mapa a continuación es modificado de la carta minera Tijuana I11-11 del 2003 SGM (Servicio Geológico Mexicano), con el objetivo de adquirir una mejor definición en píxeles y los límites de las formaciones geológicas.
